В 2008 году мы подписали контракт на изготовление двух ёмкостей для сбраживания типа ЦКТ для Роганского пивзавода. Я тогда несколько месяцев как пришёл на работу в Проммонтаж-04, главным инженером был Виталий Горохов. Позже с 2010 по 2015 я был единственным проектировщиком. На Виталии было оформление документов и взаимодействие с заводом, мне достались все прочностные расчёты и изготовление оснастки для производства штрипсов для теплоносителя и обечаек на колбу ёмкости. Чертёж ёмкости был изготовлен Виталием Гороховым в автокаде и я может не очень аккуратно его преобразовал в pdf, несколько поплыли шрифты, но для обзора такого качества достаточно.

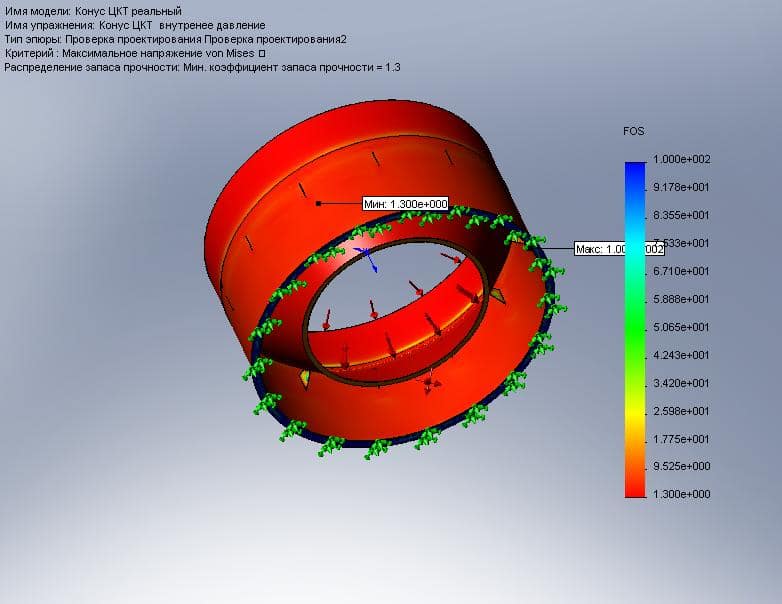

czkt-400-kubometrov-roganПри его изготовлении было массу различных проблем, как изготовить штрипсы под теплоноситель, организация сборки, многое. Были проведены дополнительные расчёты нижнего конуса методами конечных элементов МКЭ.
tablichki1 Адреса и телефоны данные на табличке могут быть неактуальны, если необходимо связаться с организацией то дам ссылку ООО «Проммонтаж-04».
Размеры ЦКТ были таковы что сборка в цеху была невозможна, всё вынесли на улицу, сначала работали под мостовым краном, когда его уже не хватало арендовали в Харьковском монтажном управлении №11 (ХУМ-11) автокран грузоподъемностью 75 тонн, с помощью которого и осуществлялся дальнейший монтаж. Погода нам способствовала и особых проблем не было. Параллельно в работе было ещё несколько проектов. лестница ёмкостей водоподготовки на тот же Роганский пивзавод и несколько мелких проектов. Фто не рассортированы по датам, но сами даты есть на фото. Я в чёрном джинсовом костюме, в зелёной куртке наш главный инженер Виталий Горохов, он ушёл с фирмы в 2010 году.
В момент отправки с предприятия ёмкостей на завод я не присутствовал, как раз уехал с машиной везущей в Павлоградскую организацию «Мегадизайн» на оцинковку лестницы водоподготовки того-же Роганского пивзавода, при мне их только положили на платформы, но несколько фото есть. Как на платформе так и уже на месте.
