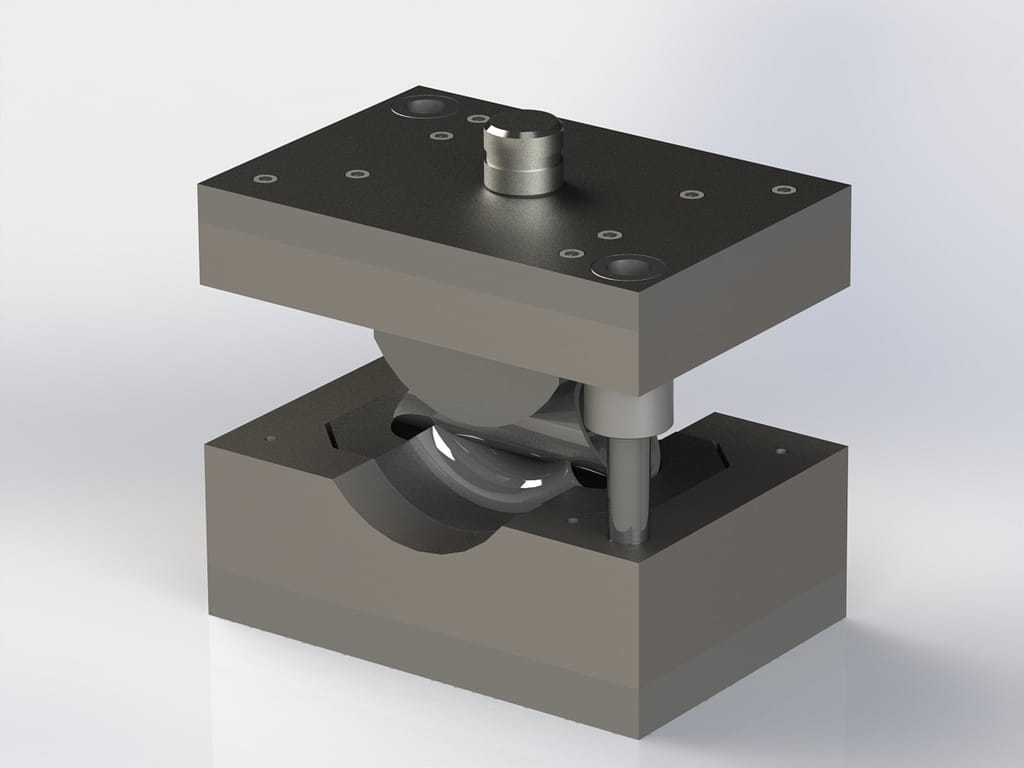

Когда потребовалось изготовить устройство для изготовления 90-градусных отводов из труб большего диаметра 76х2 (трёхдюймовая труба с толщиной стенки 2 мм) было решено сделать его штампового типа с двухстадийным циклом, предварительная штамповка и калибрование. Устройство не автономно, а рассчитано на установку в имеющийся гидравлический пресс. Предварительная штамповка показана темя изображениями в сборе, где вложена как заготовка, так и готовая деталь одновременно, с пересечением, а также нижняя и верхняя формирующие части отдельно.
После первичной штамповки деталь получается с некруглым, эллиптическим профилем, если сразу формировать круглый профиль то мы выйдем за пределы устойчивости и произойдёт складкообразование или гофра. Поэтому поле первой штамповки она калибруется. Обоймы для калибровочных штампов такие-же как и для предварительных, поэтому показан только нижняя обойма, а верхняя для наглядности скрыта. НА визуализации калибруемая деталь “утоплена” в тело штампа, так потому что мне удобнее было расположить её цетр в окончательном положении, а в действительности он займёт это положение после калибровки, когда деталь точно ляжет по ручью штампа.
