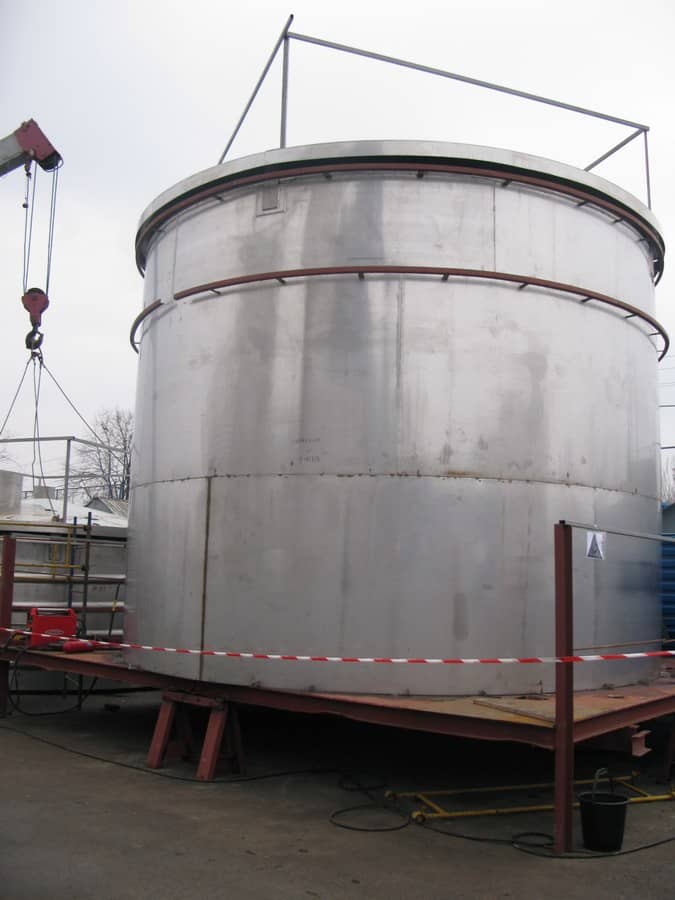

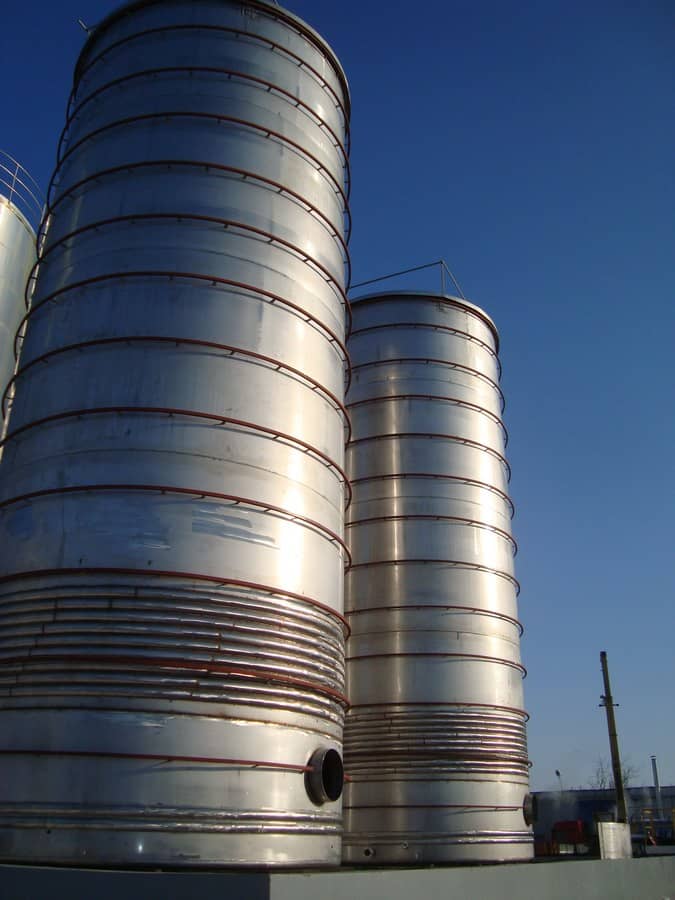

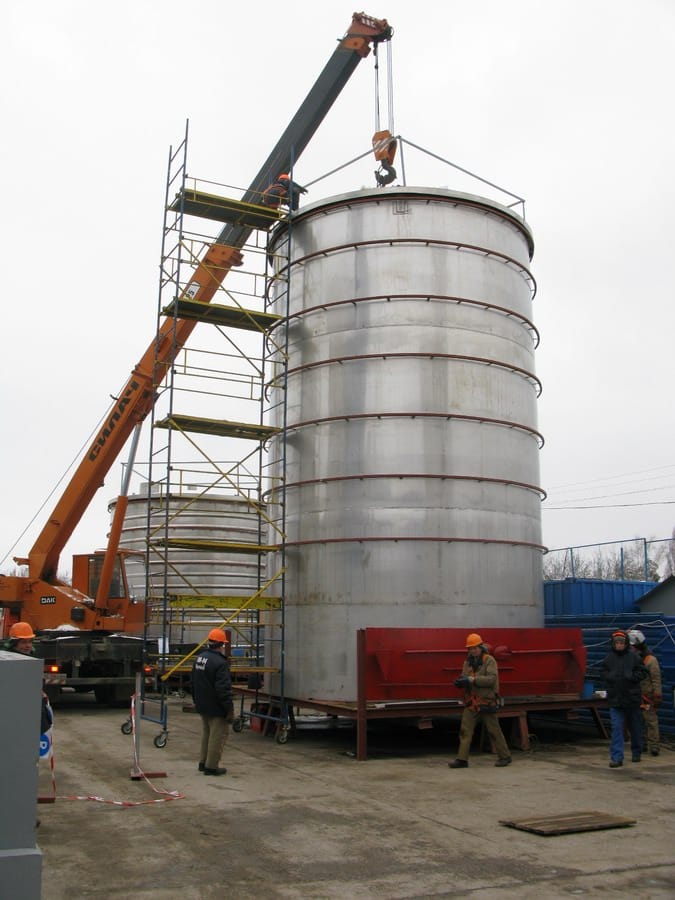

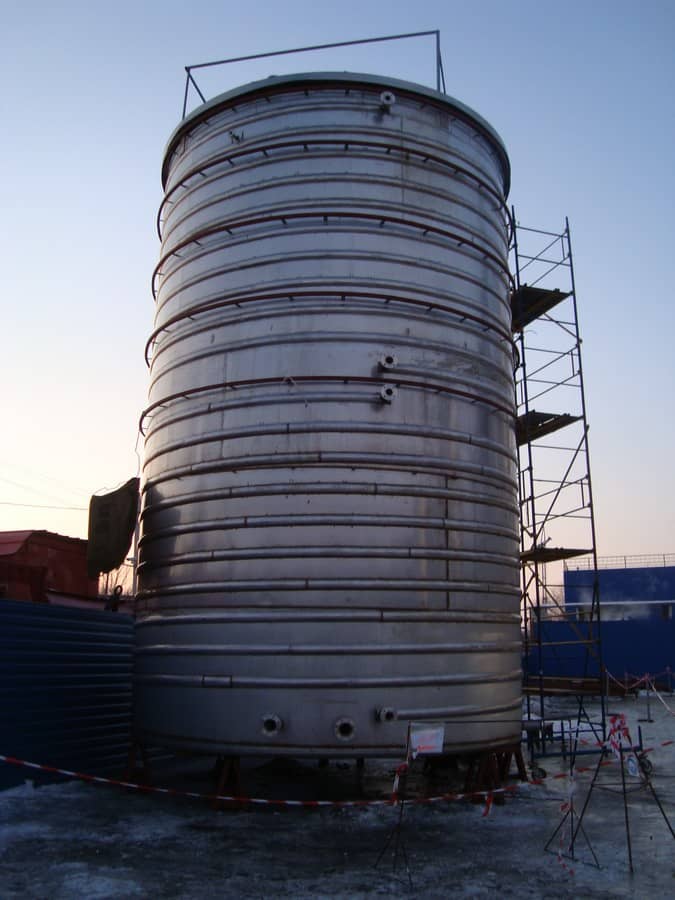

В 2010 году компания Procter & Gamble заказала у нас ёмкости для хранения ЛАБСК (линейная алкил бензоловая сульфокислота) один из основных компонентов многих моющих средств. Ёмкости были снабжены паровой рубашкой для подогрева компонента, теплоизоляцией, скошенным днищем с приямком для возможности полного опорожнения ёмкости. На фото внизу ёмкости в процессе монтажа. Сначала они собирались у нас в Харькове до частей ещё пригодных для транспортировки. Затем как негабаритный груз перевезены в Орджоникидзе. Чтобы не связываться с монтажом на территории завода, точнее связываться по минимуму была арендована территория рядом с заводом где практически полностью были собраны колбы ёмкостей. После они были переставлены подъёмным краном на территорию завода, на свои будущие уже подготовленные мета и там монтаж был завершён. Для установки скошенного днища, чтобы не делать бетонную заливку с уклоном, была отсыпана песчаная подушка поверх которой был уложен инертный вспененный теплоизолирующий материал полностью называющийся – пеностекло FOAMGLAS® производства компании “PITTSBURGH CORNING EUROPE S.A./N.V” который был подрезан под необходимым углом, точнее подпилен обычной ножовкой по дереву, материал великолепно обрабатывается.
![](https://mlw8m7gmcvt0.i.optimole.com/w:auto/h:auto/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_2.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:768/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_3.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:auto/h:auto/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_4.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:768/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_5.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:768/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_6.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:768/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_7.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:auto/h:auto/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_8.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:auto/h:auto/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_9.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:768/q:mauto/ig:avif/https://alverjob.xyz/wp-content/uploads/2022/11/19_10.jpg)
Ниже дан простейший тепловой расчёт ёмкости сделанный по просьбе заказчика.
Далее размеры развёртки по которой мы подпиливали подкладку из пеностекла, прочностные расчёты, днища и верхней изоляции на снеговую нагрузку.
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:791/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/razvyortka-skoshennogo-dnishha-50-mm-na-5000-diametr.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:640/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/001-raschyot-na-prochnost-dnishha-diametrom-5-metrov-s-kolodczem-davlenie-0127-mpa.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:640/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/002-raschyot-na-prochnost-dnishha-diametrom-5-metrov-s-kolodczem-davlenie-0075-mpa.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:640/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/01-snegovaya-nagruzka-na-kryshu-yomkosti-1440-pa-ugol-u-vershiny-155-gradusov.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:733/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/ris-1-napryazheniya-ot-snegovoj-nagruzki-izolyaczii-i-verhnego-dnishha-150-kub-yomkosti.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:733/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/ris-2-napryazheniya-ot-snegovoj-nagruzki-izolyaczii-i-verhnego-dnishha-150-kub-yomkosti.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:791/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/chertezh2.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:791/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/chertezh3.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:791/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/chertezh4.jpg)
Уже после монтажа возникла проблема, не с ёмкостью, а ситуационная, уже после обшивки ёмкости теплоизоляцией, представители заказчика обнаружили что бетонное основание, изготовленное или другим подрядчиком и принятое представителями завода, или принадлежащей им организацией и сделанное, кто кому принадлежал или от кого зависел нам не сказали, не горизонтально и уклон превышает допустимый по нормам. В процессе более точных измерений выяснилось что бетон вообще не очень ровный, в смысле не просто уклон не такой, а оно вообще не очень плоское. Проблемы как таковой тут не было, ёмкость с небольшим отношением высоты к диаметру, проекция центра тяжести гарантированно находится в пределах опоры, сама ёмкость стоит не на бетоне напрямую, а через сделанную по уровню песчаную подушку которая нивелировала все неровности, поэтому то нас ровность не особенно и интересовала, на специально скошенном к месту слива основании из пеностекла, но надо было это решать эту проблему как-то с цифрами на бумаге. Потому что местным надо было как-то урегулировать это на бумаге, а не в реальности. Была проведена серия расчётов на прочность с учётом самого плохого расклада, что песчаная подушка не по уровню, а повторяет уклон бетона. Было показано что даже при гораздо большем, видимом на глаз уклоне ёмкость не упадёт и не подомнётся в участке на который идёт наклон. У меня в расчётах она проходила как “Пизанско-Орджоникидзевская”.
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/002-yomkost-v-ishodnom-sechenie-zondirovanie-1.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/003-yomkost-naklon-20-mm-zondirovanie1.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/004-pizanskaya-baka-20-mm-srez-napryazhenij-2.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/007-pizanskaya-baka-200-mm-srez-napryazhenij.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/008-pizanskaya-baka-200-mm-srez-napryazhenij-2.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/yomkost-v-ishodnom-sechenie-zondirovanie-1.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/yomkost-naklon-20-mm-zondirovanie1.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/pizanskaya-baka-20-mm-srez-napryazhenij-2.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/pizanskaya-baka-200-mm-srez-napryazhenij-2.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/pizanskaya-baka-200-mm-srez-napryazhenij.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/001-yomkost-v-ishodnom-1.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/005-pizanskaya-baka-200-mm-obzor.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/006-pizanskaya-baka-200-mm-setka.jpg)
![](https://mlw8m7gmcvt0.i.optimole.com/w:1024/h:819/q:mauto/ig:avif/http://alverjob.xyz/wp-content/uploads/2020/06/yomkost-v-ishodnom-1.jpg)
Затем дождались представителя фирмы который специально прибыл из Новой Зеландии и я ему в течении нескольких минут обрисовал ситуацию, даже переводчик не понадобился, картинок хватило. Он завизировал разрешение на дальнейшее продолжение работ и инцидент был исчерпан. Были ещё различные проблемы, одна из которых описана в произведении “Детектив с изоляцией” находящегося в рубрике “Полезное для коллег”.
