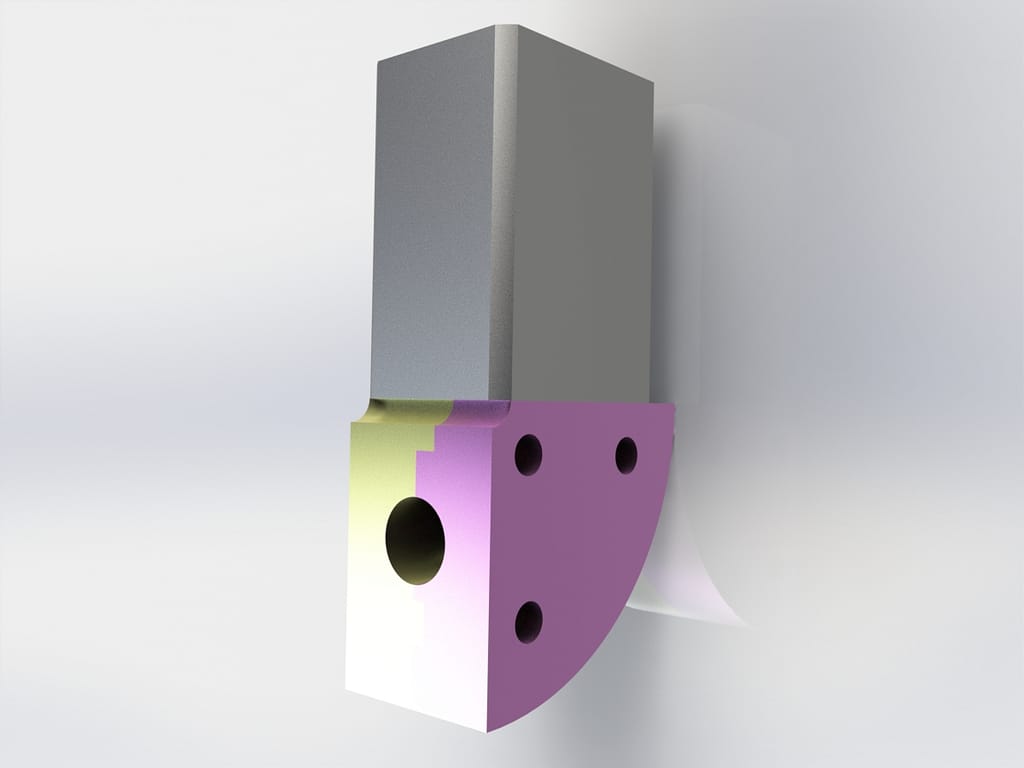

Парочку устройств для изготовления отводов из нержавеющей стали 22х1,5 мм. и 34х1,5 мм. разных типов с тороидальным роликом (ось не показана) и без ролика разъёмный. Устройство “не самостоятельно” это приспособление для имеющегося на производстве пресса. Для того чтобы получить такой отвод необходимо чтобы труба не имела возможности для складкообразования, и чтобы внутренняя её часть не имела большого трения и соответственно торможения. Это можно решать как смазкой, так и комплексно сделав внутреннюю часть штампа роликом. Части штампа показаны разными цветами чтобы было видно границы деталей. Чертежей не было, файлы моделей ушли на станок с ЧПУ. Первый вариант был из не закалённой стали, для пробы, на первом десятке деталей пошли задиры, второй вариант был изготовлен из стали 95Х18 с закалкой и низким отпуском, рабочий канал отполирован до 0,11 микрон шероховатости. Было сделано около двух сотен отводов без следов износа на канале штампа. Весьма большое время уходило на излечение изделий, если бы требовалось их поточное изготовление конструкция была бы иная. Были бы предусмотрены механизмы открывания и закрывания формы.
